金属箔电阻器(Metal Foil Resistor)

所属领域

电子应用

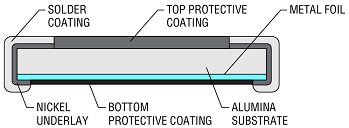

金属箔电阻器由黏贴在高导热性的陶瓷载体上的金属箔片构成。

金属箔通常定义为 0.004 英寸（0.1016 毫米）及以下的条带。电阻中的箔片通常由镍铬合金和添加剂制成，厚度只有几微米。

箔片所需的电阻值是通过光刻图案实现的。

金属箔电阻器在所有电阻器类型中具有最佳的精度和稳定性。

金属合金材料： Cu Alloy

参考： CSS2H(Omite)

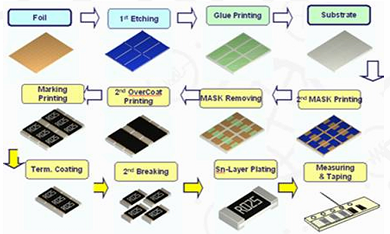

制造流程

优点：

金属箔电阻器具有电阻温度系数（TCR）低、长期稳定性好、噪声低、电容低、热稳定快、无电感等特点。

低TCR是影响稳定性的最重要参数之一。这意味着电阻值会随着环境温度和电阻器内部温度的变化而变化很小。在 0 至 60 °C 范围内，TCR 的典型值约为 1 ppm/°C。这取决于结构（热机械效应）和箔材料的特性。

在平面箔片中，通常使用蛇形图案来降低电感以获得更好的高频响应。

电阻温度系数（TCR） – 箔电阻器通过利用箔的两个特性来实现低 TCR。箔的电阻随着温度的升高而自然增加。电阻器的制造使温度升高导致箔片受压。这使得电阻随着温度的升高而下降。总效果是电阻随温度变化而变化很小。

电阻功率系数（PCR） – PCR 是电阻器因电流流过而升温时电阻如何变化的量度。箔电阻器的PCR值非常低。

热稳定 – 热稳定是指电阻器对电流和环境温度变化做出反应的速度。箔电阻器具有低 TCR 的相同成分和制造特性，也提供了快速的热稳定性。这些电阻器的稳定时间可以小于一秒，而标准电阻器的稳定时间可能以分钟为单位。

电阻精度 – 此参数表示实际电阻器与标称电阻值的接近程度。例如，一家公司可能销售的电阻器宣传为 100 欧姆，容差为 1%。这意味着其中一个电阻器的实际值可能在 99 欧姆到 101 欧姆之间。箔电阻器的容差可低至0.001%。

噪声 – 在许多电路应用中，应尽可能避免电路内产生的噪声。音频系统就是一个典型的例子。箔电阻器中金属合金的结晶特性与特殊的制造技术相结合，允许电流以低噪声产生的方式流过这些电阻器。

电阻电压系数 – 一些电阻器，尤其是碳成分的电阻器，会随着电压的变化而显示变化的电阻。箔电阻器的构造使得这种效应几乎不存在。

热电动势（EMF） – 当两种不同的金属连接在一起时，加热连接点将导致感应出电压。电路中通常不需要这种感应电压。箔电阻器通过使用与电阻材料兼容的材料制成的引线来减少这种 EMF。将引线连接到电阻器主体的方法也有助于实现低感应电动势。

静电放电（ESD） – 当人触摸电气元件时，人与元件之间的电位差会导致通过元件放电。这种静电放电会以三种方式损坏电阻器等元件。它可能会改变其电阻，可能会缩短其工作寿命，或者可能导致其完全失效。由于箔相对于薄膜和厚膜电阻器的厚度，箔电阻器能够更好地承受静电放电。

响应时间和速度 – 电阻器，尤其是绕线电阻器，会将电感和电容引入电路。这可能会改变电路对高频信号的响应方式，并可能使脉冲在通过电阻器时失真。箔电阻器采用内部形状，以尽量减少这种影响。

负载寿命稳定性 – 这是衡量电阻器在不同负载和温度下使用时随时间保持恒定电阻值的程度的指标。由于其结构，箔电阻器在这方面非常稳定。

缺点：

价格贵。

低阻值的金属箔电阻器适合用于消费电子、电信电子和工业自动化应用中的电流传感器。

音频组件 – 音频组件要求在整个电路中准确再现信号，没有噪声或失真。箔电阻器是这种应用的理想选择。它们的晶体结构和引线配置提供了高信噪比。蚀刻在箔片上的设计也使这些电阻器非常适合用作电位计。它们提供平滑的线性电阻变化响应。

石油钻井平台 – 石油钻井平台应用中的温度可能超过525度。当其他类型的电阻器会熔化或发生重大值变化时，箔电阻器能够发挥作用。较厚的电阻材料层使它们不仅能够正常工作，而且在极端温度环境中也能保持准确。

航空 – 用于航空应用的电阻器必须具有高精度、坚固耐用和持久性。箔电阻器满足所有这些要求。这些电阻器具有低至 0.005% 的容差、极低的 TCR 和高负载寿命稳定性，是这些要求苛刻的应用的理想选择。

电子秤 – 电子秤需要能够在其整个生命周期内保持高且恒定的精度水平。箔电阻器的多种特性使其适合这种用途。它们具有低噪声、低 TCR 和低热电动势值。它们还具有高负载寿命稳定性和非常低的公差。
