金属条电阻器

Metal Strip Resistor


所属领域

电子应用

金属条电阻器简介

金属条电阻器,又叫金属板电阻器(Metal Plate Resistor)或者金属合金电阻器(Metal Alloy Resistor)。它由带环氧树脂涂层的金属板和(或者)焊接端子构成,

它又分为无焊接端子类型和带焊接端子类型。

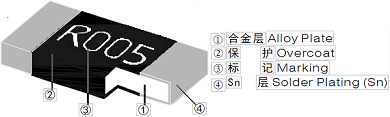

金属条贴片电阻器(Metal Strip Chip Resistor)(无端子类型)

金属合金材料:锰铜(manganese-copper) / 铝铁铬(aluminum-iron-chromium)
参考: MG(风华高科)

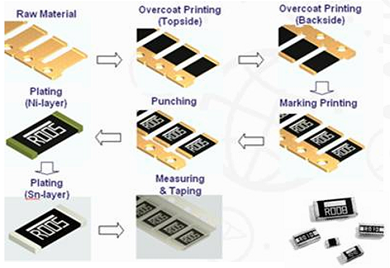

制造流程

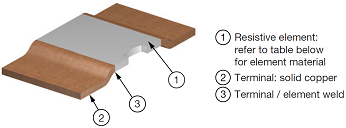

束焊金属条电阻器(Welding Metal Strip Resistor)(有端子类型)

因为焊接端子的工艺是束焊工艺(Electron Beam Welding ),所以叫束焊金属条电阻器。

金属合金材料: Mn-Cu / Mn-Cu-Sn / Fe-Cr
参考: CSS2H(Bouns)

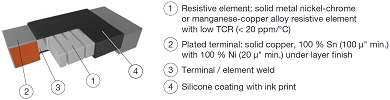

束焊金属条片式电阻器(Welding Metal Strip Chip Resistor)(有端子类型)

金属合金材料:锰铜(manganese-copper) / 镍铬(nickel-chrome)
参考: WSL(Vishay)

金属条电阻器的特点

优点:

TCR低,功率高,寄生电感量小(只有几纳亨),机械强度高、高频特性优越,能够承受高能脉冲,适于作电流探测用电阻器。

金属条电阻器提供了比厚膜电阻器和薄膜电阻器件更稳健的技术。因为薄膜电阻器和厚膜电阻器都需要陶瓷作为支撑的基板。

金属条技术与厚膜或薄膜技术相比,它是一种金属焊接结构。它足够厚,可以自我支撑(没有基底)。

大块合金的大电流传输能力能提供更大的浪涌容量,并能提供更大的额定功率。

在诸如机械开关闭合或电池插入的快速电瞬变中,电阻器的脉冲能力被限制为导致电阻器温度上升的热能。对于相同的脉冲能量,金属条电阻器将具有更小的温升,这转化为优越的脉冲耐受能力。

缺点:

电阻值小。


金属条电阻器的使用现状

金属条电阻器阻值小,适合承受高能量脉冲,同时具有相对较小的尺寸。因此,金属条电阻器主要用于电流测量应用中,在这种应用中,稳定、已知的低值电阻能够准确测量大电流,而不会造成过大的电压降和功率损耗。

大电流的电流检测电阻又被称为分流电阻(Shunt)。

当它们具有4引线端接时,可以实现开尔文式测量,从而允许测量电阻上出现的电压,且与产品连接点处的接口电阻之间的干扰或误差最小。


典型参数

70℃额定功率[W] 0.1 ~ 30
阻值范围0.02mΩ ~ 500mΩ
温度系数 [ppm/K] ±25 ~ ±400
精度[%] ±0.5 ~ ±5
最高工作温度 [°C] +170
工作电压 Umax.[V] (P x R)1/2
