高频用薄膜片式电感

高频用薄膜片式电感,用于高频和射频应用,通常工作在数百兆赫兹(MHz)到几吉赫兹(GHz)的频率范围内。

Muata:LQP



日本村田

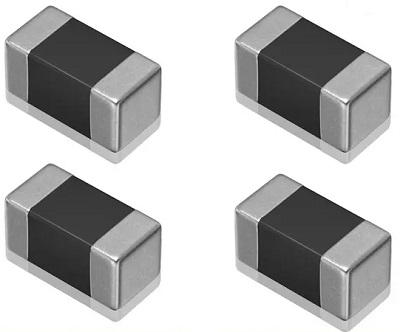

功率用薄膜片式电感

功率用叠层片式电感,用于大电流电路。

TDK:TFM,TMS系列



日本TDK

薄膜片式电感器(MultiLayer Chip Inductor)

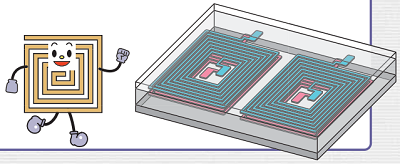

薄膜片式电感器,采用的是类似于IC制作的工艺,在基底上镀一层导体膜,然后采用光刻工艺形成线圈,最后增加介质层、绝缘层、电极层,封装成型。工艺精度极高,因此尺寸也可以做到很小,精度高,感值稳定,Q值较高。
薄膜片式电器其实也算叠层电感的一种,它的绕线方式为类似于蚊香的涡旋状,而叠层式绕线方式为圆柱状。
