高频用叠层片式电感

高频用叠层片式电感,用于高频和射频应用,通常工作在数百兆赫兹(MHz)到几吉赫兹(GHz)的频率范围内。



风华高科 日本TDK 日本村田 深圳固电电子

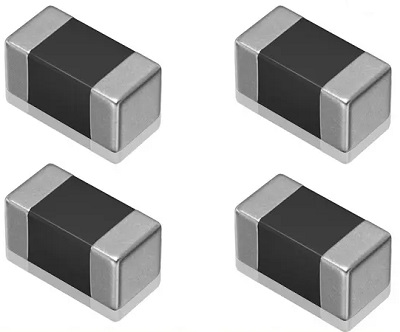

功率用叠层片式电感

功率用叠层片式电感,用于大电流电路,如DC-DC电路。



风华高科 日本TDK 日本村田

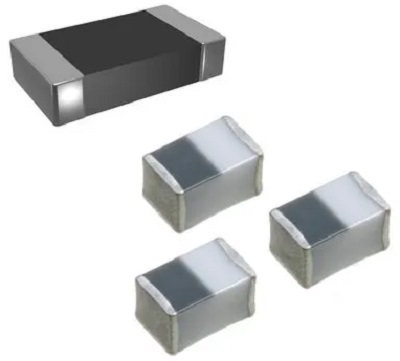

普通用/去耦用叠层片式电感

普通用叠层片式电感,主要用于低频应用,如直流到百兆赫兹(MHz)的范围。



风华高科 日本TDK 日本村田

叠层片式电感器(MultiLayer Chip Inductor)

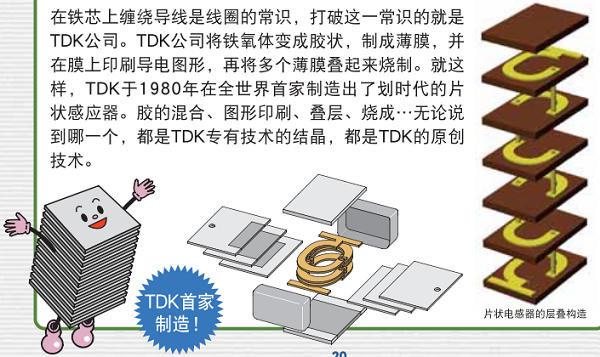

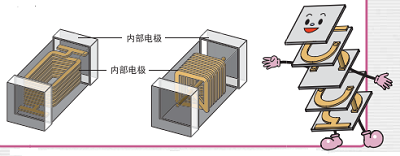

叠层片式电感器,用磁性材料采用多层生产技术制成的无绕线贴片电感。它采用铁氧体膏浆(或陶瓷层)及导电膏浆交替层叠并采用烧结工艺形成整体单片结构,有封闭的磁回路,所以有磁屏蔽作用。叠层电感具有高的可靠性,由于有良好的磁屏蔽,无电感器之间的交叉耦合,可实现高密度安装。
叠层片式电感器特点:
  • 一体化构造,可靠性高,体积小,有利于电路的小型化
  • 磁路关闭,不会烦扰周围的元器件,也不会受挨近元器件的烦扰
根据磁芯材料分为两类:
  • Multilayer Ceramic Inductor:陶瓷叠层电感
  • Multilayer Ferrite Inductor:铁氧体叠层电感
陶瓷叠层电感由于采用非磁性材料做为磁芯,其电感量做不到很高,一般只做到nH级别。但是其相当于空心线圈,Q值高,不会磁饱和,所以适用于高频电路。
铁氧体叠层电感采用铁氧体作为磁芯,其电感量可以做到uH,适用于普通电路和电源电路,以及去耦电路。
